СИГНАЛИЗАТОРЫ АБСОЛЮТНОГО ( 44СА ), ИЗБЫТОЧНОГО ( 44СИ ), ПЕРЕПАДА ДАВЛЕНИЙ (44СДД )

Сигнализаторы предназначены для сигнализации о достижении заданной величины контролируемого параметра – абсолютного давления 44 СА, избыточного давления 44 СИ и перепада давлений 44 СДД газообразных и жидких сред, в диапазоне температур от - 40 ⁰С до 550 ⁰С.

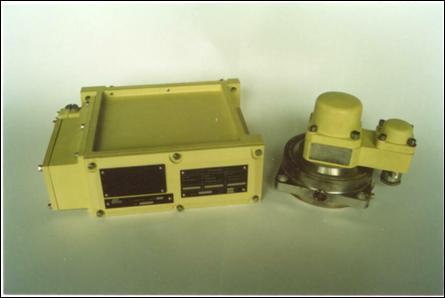

Сигнализаторы состоят из первичного, релейного преобразователей и корпуса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Верхний предел измерения, мПа:
давлений	от 0,04 до 60
перепада давлений	от 0,63·10^-3 до 2,5
Нижний предел измерения, мПа	0
Фиксированная установка срабатывания в пределах
от верхнего предела измерения, %:
для сигнализаторов повышенного давления	15 – 95
для сигнализаторов пониженного давления	85 – 10
Допустимый предел погрешности срабатывания в зависимости
от верхнего предела измерений, %	от ±2,0 до ±5,0
Выходной сигнал	две группы контактов электромагнитного реле
Напряжение питания от сети переменного тока частотой 50 или 400 Гц, В	220
Длина линии связи от первичного до релейного преобразователя, м	до 50
Условия эксплуатации:
окружающая среда	воздух с парами морской воды и масла
температура окружающего воздуха, ⁰С	от 0 до + 45
Потребляемая мощность, В·А	не более 25
Масса, кг:
первичного преобразователя	от 4,5 до 15
релейного преобразователя, не более	2,5
корпуса, не более	7,0
Срок службы, лет	15
