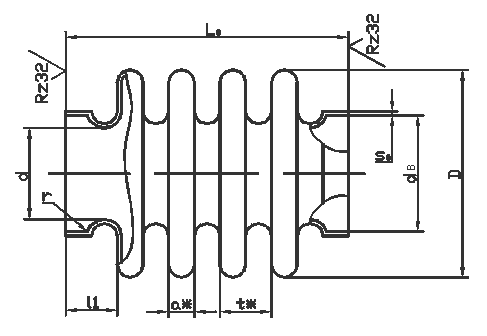

Применяемые условные обозначения и единицы измерения:

D - наружный диаметр сильфона, мм;

d - внутренний проходной диаметр сильфона, мм;

d_в - внутренний посадочный диаметр буртика сильфона, мм;

L₀ - общая длина, мм;

ℓ₁ - длина присоединительной части, мм;

S₀ - толщина оболочки сильфона, мм;

t  - шаг;

a - толщина гофры.

 * Размеры обеспечиваются инструментом.

П р и м е ч а н и е.  У сильфонов с наружным диаметром D  [ 14 мм  r  не более 0,5 мм,  с D >14  мм - r  не более 1,0 мм.

Fэфф - эффективная площадь сильфона, см²;

n - количество гофр сильфона;

G - номинальная жесткость сильфона в зависимости от числа гофр, Н/мм;

l - осевое перемещение при нагружении, мм;

P -    максимальное рабочее давление, МПа;

w - предельная изгибная угловая компенсация при максимальном моменте.
