Сильфоны однослойные измерительные металлические

Сильфоны однослойные измерительные металлические выпускаются по техническим требованиям ГОСТ 21482-76 и применяются как упругие чувствительные элементы в приборах и системах измерения и управления, как гибкие соединители, в различных конструкциях различного исполнения и назначения узлов компенсации. Технические обеспечение производства позволяет при изготовлении прогнозировать и управлять ресурсными возможностями сильфонов их метрологическими характеристиками.

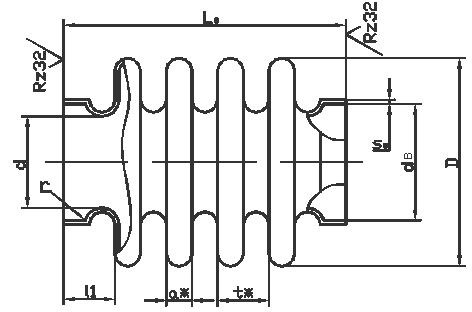

Условные обозначения

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:

Наружный диаметр	3,5-200 мм
Толщина стенок от	0,04-0,3 мм
Число гофр от	2 до 25
Максимальный рабочий ход на сжатие или растяжение от длины гофрированной части	20-40%
Максимальное рабочее давление
(наружное или внутреннее)	0,1 – 60 МПа
Линейность	1%
Материалы:
- аустенитные хромоникелевые дисперсионно- твердеющие сплавы 36НХТЮ, 36НХТЮМ
- коррозионно-стойкие аустенитно-хромоникелевые сплавы 12Х18Н10Т, 08Х12Н10Т
- высокопрочный коррозионно-стойкий сплав ХН40МДТЮ
- жаропрочная сталь ХН60ВТ
- аустенитно-ферритная сталь 15Х18Н12С4ТЮ
Цветные металлы, сплавы:
- титановые сплавы ВТ1-0, ВТ1-00
- бронзовые сплавы БрБ2, БНТ1,9М, Броф6-0,15
- латуни Л-80, ЛАНКМц.

Упругие чувствительные элементы (сильфоны) изготавливаются мелкими и крупными партиями по ГОСТ 21482-76, специальным техническим условиям, по индивидуальным требованиям заказчика, с приемкой ПЗ и Госатомнадзора.
